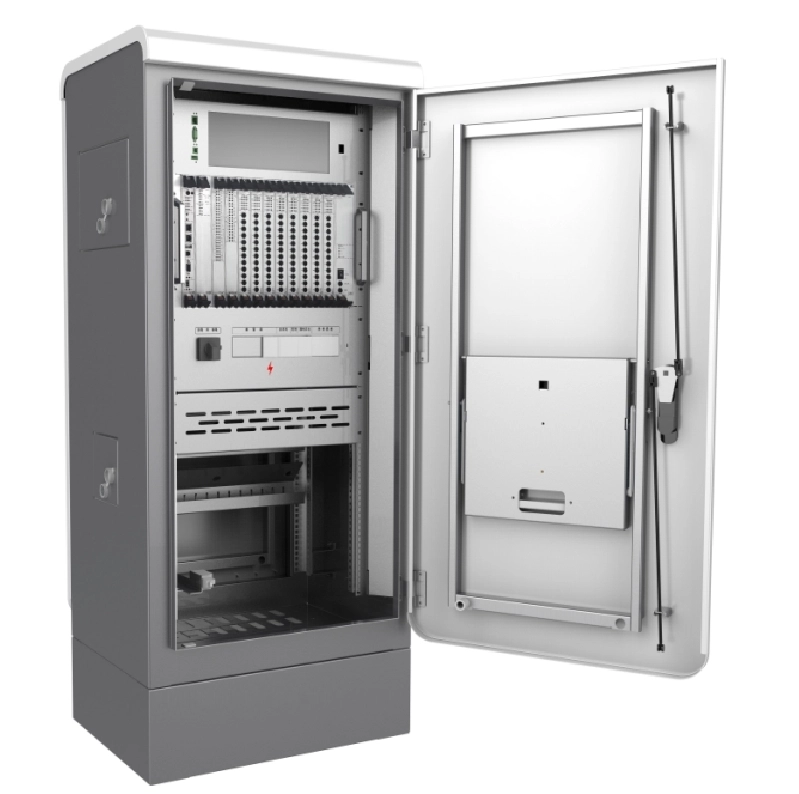

XHJ-CW-GA-GSC100 / Steuergerät für Straßenverkehrssignalanlagen
Die Lichtsignalanlage XHJ-CW-GA-GSC100 ist eine zentral koordinierte Lichtsignalsteuerung. Es wird hauptsächlich für die Fahrzeugerfassung, Übertragung und Verarbeitung von Fahrzeuginformationen, die Steuerung von Ampelsignalen an Kreuzungen und die Zusammenarbeit mit der Plattform des Ampelsteuerungssystems verwendet, um eine intelligente Steuerung des städtischen Verkehrs zu erreichen und die Reiseeffizienz zu verbessern.
Anwendungsszenarien:
Städtische Kreuzungen: Verwalten Sie stark befahrene Straßenkreuzungen, um Verkehrssicherheit und -glätte zu gewährleisten.
Schnellstraßen: Ampeln können den Verkehr an Mautstellen, Ein- und Ausfahrten auf Schnellstraßen effektiv regeln.
Tunnel und Brücken: Der Verkehrsfluss in Tunneln und Brücken wird durch Ampeln geregelt, um eine sichere Durchfahrt zu gewährleisten.
Schulen und Krankenhäuser: In speziellen Bereichen wie Schulen und Krankenhäusern werden Ampeln aufgestellt, um die Sicherheit von Fußgängern und Nicht-Kraftfahrzeugen zu gewährleisten.
Großparkplätze sowie Ein- und Ausfahrten: Geeignet für die Ein- und Ausfahrtskontrolle von Großparkplätzen, Logistikparks, etc.
Freigeben:
Verkehrsflussregelung: Passen Sie den Schaltzyklus der Ampeln entsprechend den Anforderungen des Verkehrsflusses an, um einen reibungslosen Straßenverkehr zu gewährleisten.
Signalsteuerung für Fußgänger/Nicht-Kraftfahrzeuge: Ausgestattet mit Fußgängerleuchten und Nicht-Kraftfahrzeug-Lichtern, um den sicheren Durchgang von Fußgängern und Nicht-Kraftfahrzeugen zu steuern.
Intelligentes Management: Unterstützen Sie die Verknüpfung mit Verkehrsüberwachungssystemen, Signaloptimierungssystemen usw., um eine intelligente Verkehrsplanung zu realisieren.
Priorität des Einsatzfahrzeugs: In Notsituationen grünen Kanal bereitstellen
|
Artikel |
Technische Parameter |
|
Name Modell |
Steuergerät für Straßenverkehrssignalanlagen XHJ-CW-GA-GSC100 |
|
Ausgang der Lichtsteuerung |
Standard-Steuerplatine mit 4 Lichtern, jede Platine 4 Gruppenleuchten (rote, gelbe und blaue Leuchten in jeder Gruppe), insgesamt 48 Klemmen. Maximale Unterstützung 8 Lichtsteuerplatine, jede Platine 4 Gruppenleuchten (rote, gelbe und blaue Leuchten in jeder Gruppe), insgesamt 96 Klemmen. |
|
Eingangsanschlüsse |
Maximale Anzahl unterstützter Detektoren: 32 Logikschalter-Eingang |
|
Ausgangsklemmen |
Maximale Unterstützung IO-Ausgang 8 Schaltkreis-Steuerklemme |
|
Leckage-Erkennung |
Vollständige Leckageerkennung mit 32 Straßenlaternengruppen |
|
Kommunikationsschnittstelle |
RS422 / RS485 / RS232, Ethernet-Anschluss, drahtlose Kommunikationsschnittstelle (4G / WIFI) |
|
Funktionierende Stromversorgung |
Wechselstrom 220V±20% 50Hz 25A |
|
Strom zur Lichtsteuerung |
Strom der Signallampenklemme: 5A / 220VAC |
|
Isolationswiderstand |
Normalerweise ≥10MΩ |
|
Manuelles Bedienfeld |
Taste: Manuell/Auto, Stufe, Gelber Blitz, Voll Rot, Phasenauswahl (1 bis 8 Phasen) |
|
Mensch-Maschine-Schnittstelle |
12-Zoll-Touchscreen für Mensch-Computer-Interaktion |
|
Positionierung und Timing-Einstellung |
GPS-Positionierung und automatische Zeitanpassung |
|
Notstromversorgung |
Ausgestattet mit Notstromanschluss |
|
Überwachungsfunktion |
Umgebungstemperatur und -feuchtigkeit, Eintauchen in Wasser, Rauch, Türschalter |
|
Stromverteiler |
Haupt- und Standby-Stromumwandlungsschalter, Blitzableiter, Filter, Hauptschalter, Lichtsteuerungsschalter, Wartungssteckdose |
|
Betriebstemperatur |
-40 °C ~ 70 °C |
|
Lagertemperatur |
-55 °C ~ 80 °C |
|
Luftfeuchtigkeit bei Betrieb |
5% ~ 95% (nicht kondensierend) |
|
Schutzniveau |
Schutzart IP65 |
|

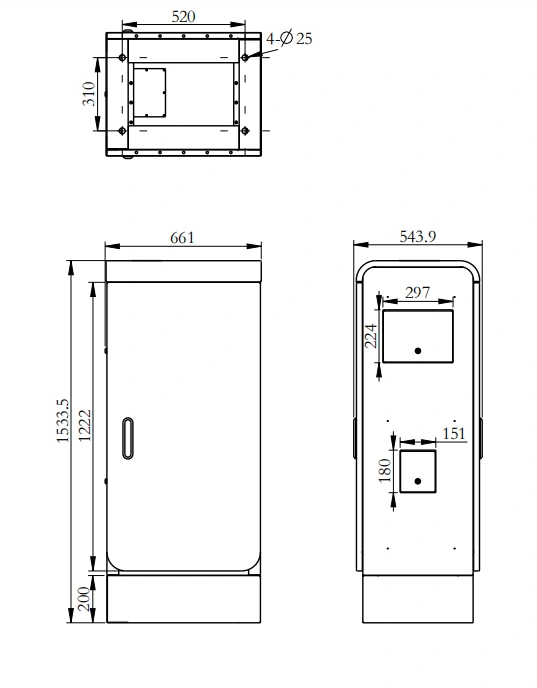

Strukturelle Abmessungen |
Breite 661 × Höhe 1533,5 × Tiefe 543,9 (Einheit: mm) |
|
Gehäusematerial |
Aluminiumgehäuse |
|
Gewicht der Maschine |
Nettogewicht / Bruttogewicht: 80 kg / 85 kg |
